Укладка керамической плитки

30 января 2016 г. 11:57

Об особенностях плиточных работ с применением клеевых составов "КНАУФ" рассказывает доцент МГСУ, канд. техн. наук А. Жуков

Ведущие компании предлагают широкий ассортимент модифицированных клеевых составов для проведения плиточных работ, с помощью которых можно решить любую строительную задачу – приклеивание обычной керамической плитки, дорогих полупрозрачных или мраморных плиток.

Плиточные работы

Существует два основных вида плиточных работ: укладка шов в шов и укладка вразбежку. В качестве монтажного материала используют растворы, мастики или специальные клеевые составы.

Укладка шов в шов начинается с определения высоты первого ряда плитки. Обозначить ее помогает горизонтальный шнур-причалка, закрепленный с двух сторон гвоздями. Плитку рекомендуется размещать от середины стены к краям, беря во внимание толщину шва и саму разбивку. Перед проведением работ проверяют горизонтальность поверхности, на которую наносится плитка, и обрезают края первого ряда до образования прямой горизонтальной линии.

Маячными считаются плитки, находящиеся в конце и в начале второго верхнего и нижнего рядов. Маячные плитки устанавливают строго по натянутым шнурам.



Рис. 1. Облицовка поверхностей: 1– архитектурный фасад здания; 2 – облицовка ванной комнаты; 3 – облицовка кухни; 4 – облицовка лестницы



После установки плитки с помощью шнура-причалки осуществляется второй этап нанесения плитки – облицовка.

Для качественного выполнения работы нужно обратить внимание на раствор для нанесения плитки, а в частности, на такое его качество, как пластичность. Необходимо осуществить проверку, и в зависимости от результатов добавить в раствор воды, песка или цемента.

Чтобы уложить плитку с помощью раствора, ее поверхность смачивается водой, на тыльную сторону наносится раствор необходимой толщины и быстрым движением плитка переносится на облицовываемую поверхность, прижимаясь к ней. Необходимо постоянно следить с помощью рейки за тем, чтобы не было пустот между плиткой и стеной. Швы между плитками получаются с помощью укладки прокладок нужной толщины.

Завершающим этапом является «посадка» плитки, для осуществления которой достаточно легких ударов деревянной лопатки, при которых лишняя часть раствора выступает из швов и убирается.

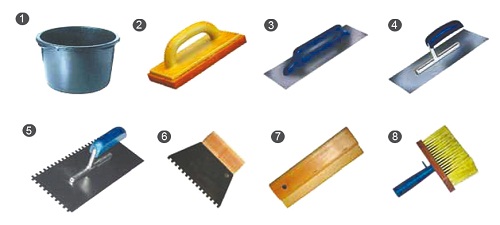

Рис. 2. Инструмент, используемый при плиточных работах: 1 – пластмассовый бак; 2 – терка с губкой; 3, 4 – терка металлическая; 5, 6 – зубчатый шпатель; 7 – резиновая терка; 8 – щетка



Если необходимо уложить половинки или четвертинки плиток, то применяют стеклограф для нанесения нужного размера и стеклорез для надреза, для отламывания узких полос применяют щипцы. Если плитки укладываются вокруг труб, необходимо делать это так, чтобы шов не был заметен. При разрезании плиток применяются точильные камни или рашпили для сглаживания острых краев.


Укладка плиток вразбежку выполняется сдвигом плиток вышележащих рядов к нижележащим, что похоже на каменную кладку. Для декорирования имеет место облицовка по диагонали – укладывание плиток под углом 45 градусов к полу с соответственным натяжением шнура-причалки.

Плитки, наносимые с помощью мастики, следует укладывать только на ровные поверхности, из-за невозможности последующего выравнивания. Процесс облицовки с помощью мастики такой же, как с помощью раствора.

При облицовке пола по углам укладываются маячные плиты, определяющие его уровень. Стежка смачивается водой и накладывается раствор, плитки укладываются в раствор рядами по уровню маяка, затем с помощью молотка происходит окончательное выравнивание. После укладки маячные плиты снимаются. Швы окончательно заполняют спустя 2-3 суток после укладки жидким раствором или цементным тестом.

Применение специализированных составов (клеевых, шовных, гидроизоляционных) и специального инструмента позволяет повысить качество плиточных работ, снизить расход времени и материалов.

Материалы и инструменты для плиточных работ



Клеевые составы "КНАУФ"

"КНАУФ-ФЛИЗЕНКЛЕБЕР" – универсальный плиточный клей на цементной основе со специальными добавками. Применяется для внутренней и наружной облицовки обычных оснований стен и пола впитывающей воду керамической плиткой.

"КНАУФ-ФЛЕКСКЛЕБЕР" – высокопрочный эластичный плиточный клей на цементной основе со специальными добавками. Применяется для внутренней и наружной облицовки оснований, подверженных повышенным нагрузкам (гаражи), подверженных термическим воздействиям (террасы, балконы, отапливаемые полы), не впитывающих воду (плитка, поверхности с остатками сильно прилипших клеев и масляной краски, пластик, металл). Типы плиток: не впитывающая воду керамическая плитка, керамогранит.

"КНАУФ-ШНЕЛЬКЛЕБЕР" – быстротвердеющий высокопрочный плиточный клей на цементной основе со специальными добавками для срочного ремонта. Особенно эффективен там, где требуется быстрая готовность поверхности (лестничные марши, коридоры и т. п.). Типы плиток: любая керамическая плитка, керамогранит.

"КНАУФ-МАРМОКЛЕБЕР" – высокопрочный белый плиточный клей на цементной основе со специальными добавками. Идеально подходит для укладки облицовочных плит из мрамора, мозаики или полупрозрачной плитки на обычные основания стен и пола.
Технические характеристики клеевых составов "КНАУФ" приведены в таблице.



ПоказателиКнауф-ФлизенклеберКнауф-ФлексклеберКнауф-ШнельклеберКнауф-Мрамоклебер
Продолжительность использования раствора, чдо 5до 3около 1/2около 3/4
Расход на 1 кв.м. (размер зубцов шпателя 4х4/6х6/8х8 мм), кгоколо 2,5 / 3,5 / 4,5около 2,5 / 3,5 / 4,5около 2,5 / 3,5 / 4,5около 1,9 / 2,7 / 3,7
Время укладки плитки, мин15151515
Сползание плитки, мм0000
Время корректировки плитки, мин10101010
Частичное нагружение, ччерез 48через 48через 3через 6
Заделка швов, ччерез 48через 48через 3через 6
Полное нагружение, сутчерез 7через 7через 7через 7
Температура эксплуатации, градусыдо 80до 80до 80до 80


Впитываемость плитки определяют путем нанесения нескольких капель воды на тыльную поверхность. Если вода впиталась, то плитка впитывающая, если вода осталась на поверхности, то невпитывающая. Смачивать плитку водой перед укладкой не требуется.

При образовании на поверхности нанесенного клея тонкой подсохшей пленки (раствор не остается на пальцах при касании) слой клея убрать и нанести свежий раствор. При выполнении наружных работ на больших площадях необходимо предусмотреть деформационные швы. Оборудование и инструменты сразу после работы промывают водой.

Материалы для грунтования поверхности

Грунтовка глубокого проникновения

"КНАУФ-ТИФЕНГРУНД" благодаря хорошей проникающей способности используется для предварительной обработки очень гигроскопичных оснований (гипсовые штукатурки, гипсокартонные листы, наливные полы и другие хорошо впитывающие влагу основания) в целях улучшения адгезии и укрепления поверхности при укладке керамической плитки, шпаклевании, окраске или приклеивании обоев. Расход на 1 м² – 0,07-0,1 кг.

Грунтовка поверхностная "КНАУФ-ГРУНДИРМИТТЕЛЬ" применяется для обработки не впитывающих влагу оснований, например бетона, перед укладкой плитки. Расход на 1 м² около 0,5 кг при разбавлении водой 1:2.



Материалы для гидроизоляции поверхности

"КНАУФ-ФЛЭХЕДИХТ" – битумная гидроизоляция применяется для:

  • изоляции гипсовых оснований (пазогребневые плиты, гипсокартонные и гипсоволокнистые листы, гипсовая штукатурка и т. д.);
  • изоляции мест, подверженных попаданию воды (ванная), перед укладкой облицовочной плитки;
  • общей изоляции от проникновения влаги и воды в подвалах и обработки фундаментов;
  • изоляции плоских крыш, террас, балконов и т. д.;
  • изоляции плавательных бассейнов перед укладкой облицовочной плитки;
  • защиты от коррозии днища автомашин и металлических конструкций.



Расход на 1 кв.м.: гладкие поверхности – 250-300 г/кв.м. (на один слой); шероховатые поверхности– 300-450 г/кв.м. (на один слой).
"КНАУФ-ФЛЭХЕДИХТ" не вредна для здоровья, не содержит растворителей, имеет слабый запах, может использоваться для защиты внутренней поверхности емкостей для питьевой воды. После высыхания "КНАУФ-ФЛЭХЕДИХТ" устойчива к ультрафиолетовому излучению, атмосферным воздействиям и перепаду температур от -20 до 80 градусов.

Плиточные работы



Подготовка поверхности

Поверхность выравнивают так, чтобы все отклонения не превышали 5 мм (рис. 4.1). Выравнивание стен можно проводить с помощью штукатурных смесей "КНАУФ-УНТЕРПУЦ", "КНАУФ-ЗОКЕЛЬПУТЦ", "КНАУФ-ГРЮНБАНД" или непосредственно плиточным клеем "КНАУФ". Поверхность очищают от грязи, пыли и отслоений, если нужно, промывают. С бетона удаляют остатки опалубочной смазки. Водостойкую краску зашкуривают, неводостойкую – удаляют.

Выравнивание полов (рис. 4.2) можно проводить с помощью ровнителей для пола "КНАУФ-НИВЕЛИРШПАХТЕЛЬ 415", "КНАУФ-НИВЕЛИРЭСТРИХ 425", "КНАУФ-ФЛИСЭСТРИХ ФЕ-80", "КНАУФ-УБО".

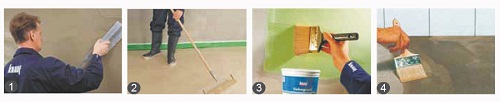

Рис. 4. Подготовка основания: 1 – выравнивание стены; 2 – выравнивание пола; 3 – грунтование стены; 4 – грунтование пола



Все основания обрабатывают грунтовкой "КНАУФ-ТИФЕНГРУНД" (рис. 4.3). Гладкие и плотные поверхности внутри помещений, например бетон, обрабатывают грунтовкой "КНАУФ-ГРУНДИРМИТТЕЛЬ", разбавленной водой в соотношении 1:2. В местах, подверженных прямому попаданию влаги (рис. 4.4), на основы из гипсокартонных листов и гипсовых штукатурок наносят гидроизоляцию "КНАУФ-ФЛЭХЕНДИХТ".



Облицовка стен керамической плиткой

Замешивают необходимое количество клея (рис. 5.1). Примерно три объемные части сухой смеси смешивают с одной частью воды, что составляет около 1,4 л на 5 кг смеси.

Выдерживают 10 минут и снова перемешивают. Если нужно изменить консистенцию раствора, следует добавить воды или сухой смеси и снова перемешать.

На подготовленное загрунтованное основание гладкой стороной зубчатого шпателя (рис. 5.2) наносят клеевой раствор и распределяют до получения одинаково ровной и гладкой поверхности. При этом необходимо следить за тем, чтобы было нанесено только такое количество клея, которое можно обработать до начала его высыхания (около 15 мин.).



Рис. 5. Облицовка стен: 1 – приготовление клеевого раствора; 2 – нанесение клея; 3 – «прочесывание» шпателем; 4 – монтаж плитки



Затем «прочесывают» слой раствора зубчатой стороной шпателя (рис. 5.3), при этом в области верхней границы расположения плиток выполняют горизонтальную протяжку приблизительно на высоту одной плитки. Шпатель необходимо выбирать с таким расчетом, чтобы при укладке плитки не менее чем на 80 % достигался контакт ее обратной стороны с клеевым раствором. При наружной облицовке требуется 100%-ный контакт раствора с плиткой.

Плитку укладывают на клеевой слой (рис. 5.4) и прижимают с легким сдвигом. Положение уложенной плитки можно корректировать в течение 10 минут. Крестики для швов дают равномерное расстояние между плитками.



Укладка керамической плитки на пол

Метром снимают размеры помещения и отмечают его середину (рис. 6.1). По ней производят выравнивание керамических плиток. Перед наклеиванием контролируют, сколько плиток помещается в ряд.

Клей равномерным слоем наносят на пол кельмой или шпателем (рис. 6.2). При этом следят за тем, чтобы было нанесено только такое количество клея, которое можно обработать до начала его высыхания (около 15 мин.).

Затем «прочесывают» слой раствора зубчатой стороной шпателя (рис. 6.3). Шпатель выбирают с таким расчетом, чтобы при укладке плитки не менее чем на 80 % достигался контакт ее обратной стороны с клеевым раствором.



Рис. 6. Облицовка пола: 1 – разметка поверхности; 2 – обработка шва; 3 – «прочесывание» клея; 4 – укладка плитки



Первую плитку кладут от стены или от оси помещения. По ней выравнивают первый ряд (рис. 6.4). Керамические плитки с силой вдавливают в слой клея, и стучат по ним резиновым молотком. Для качественного выравнивания керамических плиток в первом ряду кладут по одной плитке слева и справа. Закрепляют по этим плиткам направляющий шнур. Следующий ряд плиток выравнивается вдоль направляющего шнура. Последующие ряды кладутся таким же образом.



Заполнение межплиточных швов

При нанесении шовной массы проверяют, чтобы швы были чистыми, равномерной глубины и без пыли. Сильно гигроскопичные покрытия из керамических плиток увлажняют до нанесения.

Заполнение швов на стене. Шовную массу наносят резиновой теркой или шпателем и растирают по диагонали относительно швов (рис. 7.1). Чистку начинают как только шовный раствор на покрытии станет тусклым и начнет затвердевать на швах. Влажной губкой или теркой с губкой выравнивают раствор по кромкам и стирают его с поверхности плиток (рис. 7.2). После полного высыхания поверхности швы дополнительно очищают мягкой тряпкой и полируют.

Заполнение швов на полу. Шовную массу выливают на поверхность пола (рис. 7.3) и распределяют резиновым шпателем или теркой по диагонали относительно швов. После того, как все швы равномерно заполнены, остаток материала снимают резиновой теркой.



Рис. 7. Обработка швов и стыков:1 – удаление излишков раствора; 2 – затирка; 3 – нанесение шовного раствора; 4 – герметизация стыка



Заполнение компенсационных швов. Перед нанесением уплотняющей массы кромки швов заклеивают клейкой (малярной) лентой. Равномерно заполняют шов герметиком "КНАУФ-САНИТЭР-СИЛИКОН" (рис. 7.4). Уложенный материал разравнивают пальцем, смоченным мыльной водой. Сразу удаляют клейкую (малярную) ленту и оставляют сохнуть (6-8 дней).



Специальные случаи применения керамической плитки

Облицовка во влажных помещениях. Основание должно быть твердым, чистым и обезжиренным. Для получения водонепроницаемой поверхности наносят один слой гидроизоляции "КНАУФ-ФЛЭХЕНДИХТ" (рис. 8.1). Укладывают уплотнительную ленту (рис. 8.2) по углам и в местах соединений гипсокартонных или гипсоволокнистых листов. Затем наносят второй и третий слой гидроизоляции "КНАУФ-ФЛЭХЕНДИХТ" с интервалом три часа. Облицовочные работы начинают после полного высыхания (минимум через 12 часов).

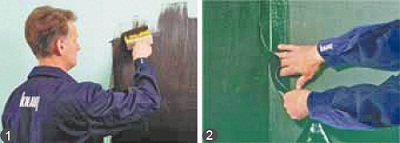

Рис. 8. Гидроизоляция основания: 1 – гидроизоляция плоскости; 2 – гидроизоляция угла



Облицовка плиткой по плитке. Для проведения облицовки плиткой по плитке рекомендуется использовать плиточный клей "КНАУФ-ФЛЕКСКЛЕБЕР". Перед нанесением плиточного клея основание очищают от пыли и грязи. Клей наносят равномерно кельмой или шпателем и «прочесывают» зубчатым шпателем (рис. 9.1). Керамическую плитку вдавливают в слой клея (рис. 9.2).

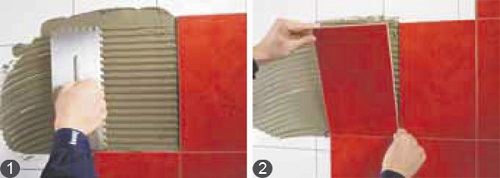

Рис. 9. Укладка плитки на плитку: 1 – нанесение клея; 2 – укладка плитки



Облицовка лестниц. После нанесения клея сначала укладывают специальные кромочные плитки для ступенек (рис. 10.1). Затем остальными плитками полностью облицовывают ступени (рис. 10.2). Для водонепроницаемости тщательно уплотняют (рис. 10.3) компенсационные, угловые и соединительные швы между лестницей и стеной герметиками "КНАУФ-МАРМОР-СИЛИКОН" или "КНАУФ-БАУ-СИЛИКОН".



Рис. 10. Облицовка ступеней: 1 – укладка кромочной плитки; 2 – укладка обыкновенной плитки; 3 – герметизация соединений и швов



Распределение плиток

В прямоугольных помещениях на полу посередине, параллельно стене натягивают направляющий шнур. Первый ряд плиток выравнивают по нему: шнур должен или лежать на шве между двумя плитками, или проходить через середину плитки (рис. 11.1).

Перед укладкой необходимо точно определить положение плитки на стене (рис. 11.2). Нижний, так называемый цокольный ряд плитки укладывается обычно так, чтобы он перекрывал край напольной плитки (такая плитка, как правило, тверже, толще и дает при обрезке более неровные края).

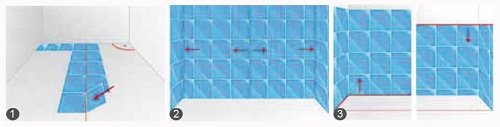

Рис. 11. Укладка плитки на плоскости: 1 – укладка первого ряда по шнуру; 2 – укладка от середины; 3 – укладка от цокольного ряда или от верха



Если высота облицовки плитками не определена, начинают снизу целыми плитками (рис. 11.3). Если высота облицовки плитками определена, то начинать сверху целыми плитками и заканчивать внизу отрезанными плитками. У кромок и у пола всегда начинают у внешнего края целыми плитками и заканчивают по углам разрезанными плитками.

У ниш и выступов (рис. 12.1, 12.2) начинают с краев целыми плитками (разрезанные плитки посередине) или сначала облицовывают центр целыми плитками (разрезанные плитки по обеим сторонам).

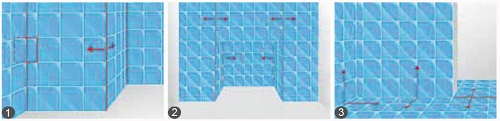

Рис. 12. Укладка плитки на сложных поверхностях: 1 – укладка плитки от угла; 2 – укладка в нише; 3 – выравнивание по швам



Если плитки на полу и стене одинакового размера, то швы на полу выравниваются по швам на стене (рис. 12.3). Следят, чтобы выравнивание по швам продолжалось и в соседних помещениях (если такие есть). Компенсационные швы устраивают точно под дверным полотном, при этом обращают внимание на компенсационные швы бесшовного пола.

При подготовке статьи использованы материалы и иллюстрации компании «КНАУФ», источник материала stroyka.ru.
